[TUTORIAL] Desmontando o Painel do Clio.


Tópico Muito Antigo!
Guest, o último post deste tópico tem mais de 60 dias. Por favor, leve em consideração a data das informações presentes no tópico antes de responder.

Caso não tenha novas informações sobre o assunto do tópico, evite responder a tópicos muito antigos. Uma nova postagem agora poderá ser considerada como flood!


  • Por favor, faça o login para responder
91 respostas neste tópico

#1 Sarpa

Sarpa

    Administrator


  • 10.408 posts
  • Veículo: Ford Focus
  • Motorização: 2.0 16v
  • Cidade: Niterói
  • Estado: RJ
Contribuidor

Postado 04 maro 2007 - 02:34


Achei esse tutorial em um fórum francês e resolvi traduzir e botar aqui no clube.

Como desmontar o painel do Clio:

1º Passo:

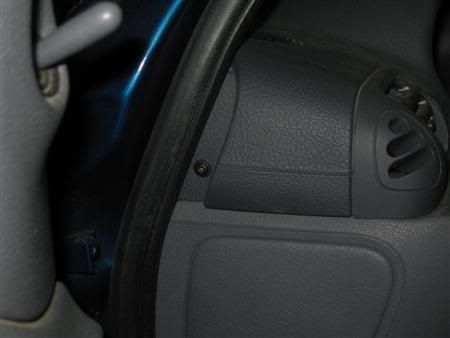

Remova os parafusos do lado da porta. Tem um de cada lado!

Imagem Postada

2º Passo:

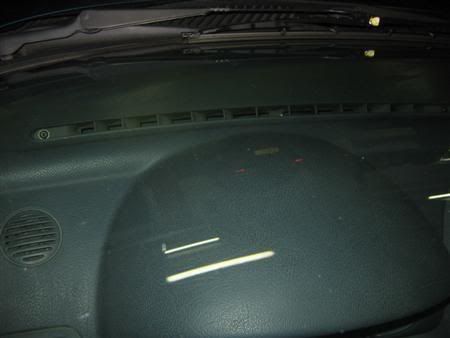

Remova os 3 parafusos da parte de cima, ao lado da ventilação.

Imagem Postada

3º Passo:

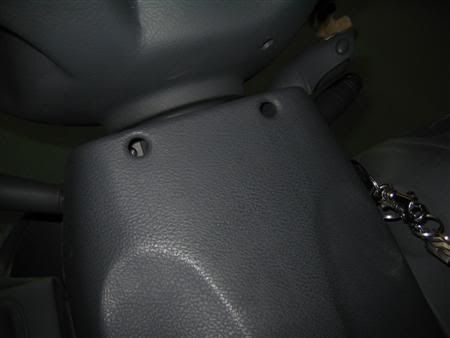

Depois 2 na parte de baixo do volante.

Imagem Postada

4º Passo:
Agora você pode remover a capa de cima do volante.

Imagem Postada

5º Passo:

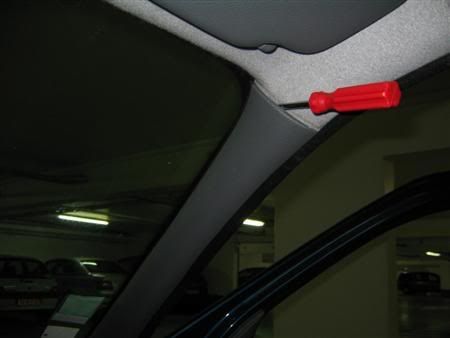

Agora é preciso remover as capas de plástico da colunas. Faça uma alavanca com uma chave de fenda.

Imagem Postada

6º Passo:

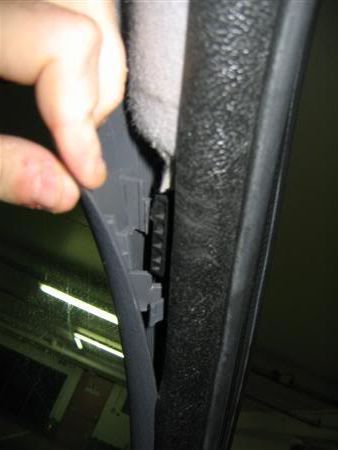

Repare que são presos por clips. Retire com cuidado!

Imagem Postada

7º Passo:
Com ajuda da chave de fenda solte todos.

Imagem Postada

8º Passo:

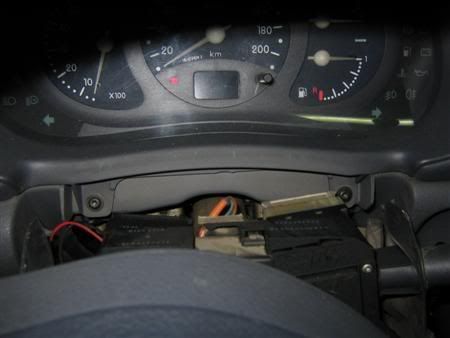

Agora, remova os parafusos na frente do painel de instrumentos.

Imagem Postada

9º Passo:
Pronto, agora remova a parte de cima do painel e está feito.

Imagem Postada

Resultado Final:

Imagem Postada


Atenção:
Nunca desmontei meu painel, apenas traduzi o tutorial. Mas pelo que vi no meu painel, a localização dos parafusos é a mesma, logo deve ser a mesma coisa!

Não tiro dúvidas por Mensagem.



Cupons de Desconto, Promoções e Ofertas imperdíveis:

http://www.maisdescontos.info


#2 Fellype

Fellype

    Administrador


  • 18.908 posts
  • Veículo: Renault Clio
  • Motorização: 2.0 16v
  • Cidade: São Paulo
  • Estado: SP

Postado 04 maro 2007 - 04:03

é bem parecido com o meu tutorial...eu só nao concordo em utilizar chave de fenda pra tirar as colunas, as presilhas são muito frágeis, é possivel desencaixa-las com as mãos...
  • ** cebolla ** curtiu isso

#3 Domingos 16v

Domingos 16v

    Flooder


  • 10.910 posts
  • Cidade: TO

Postado 04 maro 2007 - 06:52

Legal cara!

Agora que meu Clio saiu da garantia, quando aparecerem barulhinhos eu mesmo vou tirar!

#4 chdalmeida

chdalmeida

    Entendido


  • 238 posts
  • Cidade: Sao Paulo

Postado 24 maio 2007 - 05:31

uma pergunta: ao remover a capa de plástico das colunas há uma espécie de "tubo" - alguém sabe o que realmente é???
só sei que esses tubos - quando os carros ficam mais velhos, como o meu passam a fazer um barulho muito chato (detalhe interessante - nesse modelo da foto há uma espécie de isolamento entre o "tubo" e a lataria exatamente para não fazer o maldito barulho) ... ficam vibrando e acabam batendo na lataria!!!
Bem aqui acabei resolvendo o barulho eu mesmo... só usando feltro - contribuição do Clube do Marea....
Abraços
Carlos

#5 Fellype

Fellype

    Administrador


  • 18.908 posts
  • Veículo: Renault Clio
  • Motorização: 2.0 16v
  • Cidade: São Paulo
  • Estado: SP

Postado 24 maio 2007 - 05:33

Provavelmente passa alguma coisa elétrica (antena e iluminação interna).
Unichip: Compre o seu com desconto especial do Renault Clube.

Dúvidas:
fellype@renaultclube.com
@RenaultClube

#6 ronanplus

ronanplus

    Flooder


  • 1.248 posts
  • Cidade: Joinville

Postado 04 junho 2007 - 10:49

puts, q trampo, onde se faz isso, mecanica?
_

#7 Sarpa

Sarpa

    Administrator

  • Topic Starter

  • 10.408 posts
  • Veículo: Ford Focus
  • Motorização: 2.0 16v
  • Cidade: Niterói
  • Estado: RJ
Contribuidor

Postado 04 junho 2007 - 10:52

Em casa!

Se for levar pra alguém fazer nem precisa de tutorial!

Não tiro dúvidas por Mensagem.



Cupons de Desconto, Promoções e Ofertas imperdíveis:

http://www.maisdescontos.info


#8 Leonardo.

Leonardo.

    Flooder


  • 4.239 posts
  • Cidade: São Bernardo

Postado 14 junho 2007 - 01:13

Eu fiz isso com o meu a um tempo atrás. legal ver o tutorial, pq eu demorei pra achar todos os parafusos. hahaha

eu desmontei pra passar a fiação do som. os cabos rca, usb e de força.
Ex: Clio 1.0 16v (06/06)(Vendido)
Imagem Postada

#9 Fabiano

Fabiano

    Flooder


  • 1.094 posts
  • Veículo: Renault Clio
  • Motorização: 1.0 16v
  • Cidade: Indaial
  • Estado: SC

Postado 17 junho 2007 - 05:20

Bom eu fiz o demonte do painel este final de semana para colocar os dois tweeters no painel e posso dizer que o Tuto é fiel, mas da um trabalhão do cão.

Recomendo ao pessoal não ir de cara, é melhor ir fazendo outras coisinhas mais leves pra depois fazer o procedimento.
Empowered by Clio Campus 2010 - Ex - Audi A4 - Ex-Clio II hatch 1.0 8v
Stargate Brasil sua comunidade Gater no Brasil
Imagem Postada

#10 LUKISTA

LUKISTA

    Entendido


  • 100 posts

Postado 25 junho 2007 - 05:35

alguem sabe com desmontar o painel da parte inferior?

estou com uma lampada dos botoes do ar-cond. queimadas e gostaria de trocalas.. mas pelo jeito akele painel é preso por dentro.. e terei que desmontar todo o painel para trocar tal lampada.. alguem já fez isso ou tem aguma dica de por onde começar?

vlw
Clio 1.0 16V - Hatch Privillege 03
14' originais + Michelin 185/60
Molas CangooRun

#11 mito

mito

    Novato


  • 13 posts

Postado 19 julho 2007 - 05:17

Muito bom esse tutorial, fiz como está especificado e deu tudo certo, muito facil para desmontar...
Clio série get up.

#12 edu_henrique

edu_henrique

    Novato


  • 61 posts
  • Cidade: São Paulo

Postado 19 julho 2007 - 08:03

lukista...tem uma lâmpada, a do botão do ar quente, que está com mau contato...vira e mexe eu tenho que dar uma pancadinha pra ela acender.

mas vou continuar batendo mesmo até queimar de vez, porque deve ser uma baita encrenca pra trocar!!!
privilège 1.6 - 16v

#13 Fellype

Fellype

    Administrador


  • 18.908 posts
  • Veículo: Renault Clio
  • Motorização: 2.0 16v
  • Cidade: São Paulo
  • Estado: SP

Postado 19 julho 2007 - 09:32

o mesmo acontecendo comigo.

abraços
Unichip: Compre o seu com desconto especial do Renault Clube.

Dúvidas:
fellype@renaultclube.com
@RenaultClube

#14 Arthur25

Arthur25

    Novato


  • 21 posts

Postado 30 julho 2007 - 07:08

Maravilha esse tuto... agora eu vou atras do sensor de temperatura do outro tuto q tem ai no forum e fazer a instalação ...
Clio Expression 1.0 16v 07/08
Ex- Clio RL 1.0 8v 2001

#15 Fellype

Fellype

    Administrador


  • 18.908 posts
  • Veículo: Renault Clio
  • Motorização: 2.0 16v
  • Cidade: São Paulo
  • Estado: SP

Postado 31 julho 2007 - 12:15

excelente.

jaja vou postar o passo-a-passo para alteração da luz do painel...
Unichip: Compre o seu com desconto especial do Renault Clube.

Dúvidas:
fellype@renaultclube.com
@RenaultClube

#16 Domingos 16v

Domingos 16v

    Flooder


  • 10.910 posts
  • Cidade: TO

Postado 31 julho 2007 - 01:07

excelente.

jaja vou postar o passo-a-passo para alteração da luz do painel...


Como ficou a modificação?

#17 flaviobsb

flaviobsb

    Entendido


  • 593 posts
  • Cidade: brasilia

Postado 31 agosto 2007 - 08:41

para fazer a troca do painel simples, pelo de conta girus, tem algum segredo?
]destaque_182b[

#18 Domingos 16v

Domingos 16v

    Flooder


  • 10.910 posts
  • Cidade: TO

Postado 31 agosto 2007 - 09:04

Se já tver o chicote (a maioria tem), é só tirar um e por o outro

#19 ph_boy

ph_boy

    Entendido


  • 754 posts
  • Cidade: Curitiba

Postado 05 dezembro 2007 - 06:52

Pessoal!

Vou seguir esse tuto prá trocar uma lâmpada do relógio... tenho que tomar algum cuidado especial para não acionar o air-bag? Dá cagaço de ver ele ali, todo exposto... parece que qualquer encostada ali e estraga tudo...
PH

#20 adolfo junior

adolfo junior

    Novato


  • 7 posts
  • Cidade: navegantes

Postado 13 dezembro 2007 - 07:09

Boa noite, eu também gostaria de tutorial para trocar as lâmpadas da parte inferior do painel do clio, pois estou uma quase queimando que só funciona com o famoso tapinha.
Obrigado.
Abraços.
Adolfo Cordeiro Junior
Navegantes - SC
htpp://C:\Documents%20and%20Settings\User\Meus%20documentos\nossas%20fotos\nossos%20carros%20e%20a%20biz
